东海之滨崛起电力“新地标”——探秘浙江首座500千伏“透明”变电站

天瑞地安客户端 2025-11-23 10:17:37

　　沿着瑞安城区向东行进，在汀田街道联光村一片开阔的田野上，一座崭新的电力地标已拔地而起——历时22个月建设，总投资8.6亿元的500千伏瑞安变电站于11月13日正式投产。作为浙江省“十四五”期间500千伏变电站新建工程的收官项目、瑞安首座超高压变电站，该站的建成，在补齐瑞安远期用电缺口、支撑温州新型电力系统建设、优化浙南末端电网网架等方面具有重要意义。

　　从桩网复合地基到模块化建设，从GIS无尘安装到“透明化”数字赋能，建设过程中，这座变电站以多个“首个”和“第一”刷新纪录，技术创新始终是其底色。项目投产后，将有力保障浙南沿海千万千瓦级海上风电项目并网接入，每年可输送清洁电能70亿千瓦时，替代燃煤消耗约200万吨，充足电能将为供区招商引资和产业升级增添砝码，让“电等发展”具象化。

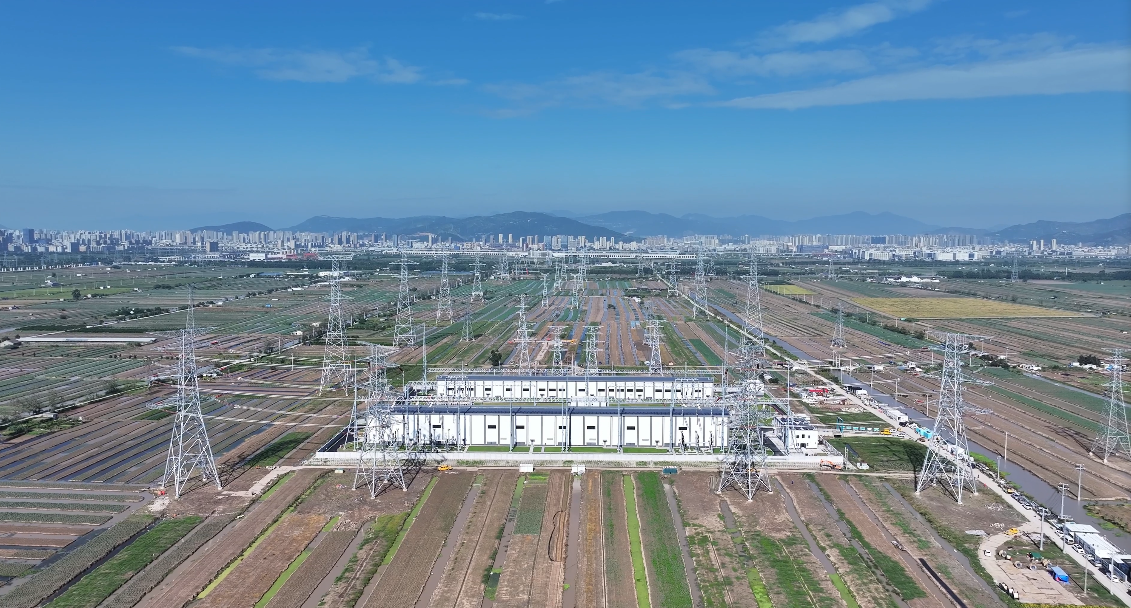

500千伏瑞安变电站全景图

　　克难攻坚

　　4994根管桩筑牢“地下长城”

　　在沿海地区建设变电站面临地基松软、易发生台风等多种考验，向地下“种植”管桩，形成桩网复合地基，将大地紧紧“抱住”，成为解决方案。

　　具体要“种植”多少根管桩，这取决于变电站所处的特殊环境。据悉，500千伏瑞安变电站选址在距海岸线仅约3公里的一片地质松软的沿海滩涂上。这感觉，就像在豆腐上盖房子，还要保证它能直面沿海台风的猛烈冲击。为应对挑战，建设者将4994根巨型管桩深植于地下，构筑起国内变电站工程中技术最先进、深度最大的桩网复合地基，为500千伏瑞安变电站打造了稳固根基。

施工人员开展组塔作业

　　国网浙江建设公司工程项目经理柳庆东介绍，这4994根管桩深度从40多米至50多米不等，在看不见的地下织成了一张巨大的“承重网”，能把整个变电站的沉降控制在毫米级，显著提升地基承载力和稳定性，为变电站安全运行奠定坚实基础。

　　“4994根管桩如何前后衔接，每个连接处焊缝是否饱满，都关乎整体质量。”柳庆东说，挖基坑、打基础、“种”管桩，重要性等同于建楼房前先打好地基，因此每一道工序都需精益求精。

　　地基稳固后，上方结构施工才得以全面展开。该站创新采用变电站模块化建设2.0技术，通过标准化设计、工厂化加工，预制装配式防火墙、围墙等构件，配合高效节能变压器、预制光缆等设备，生动演绎了电网工程领域“2分钟一座变电站拔地而起”的神奇场景，彰显绿色环保、节能高效的建设理念。

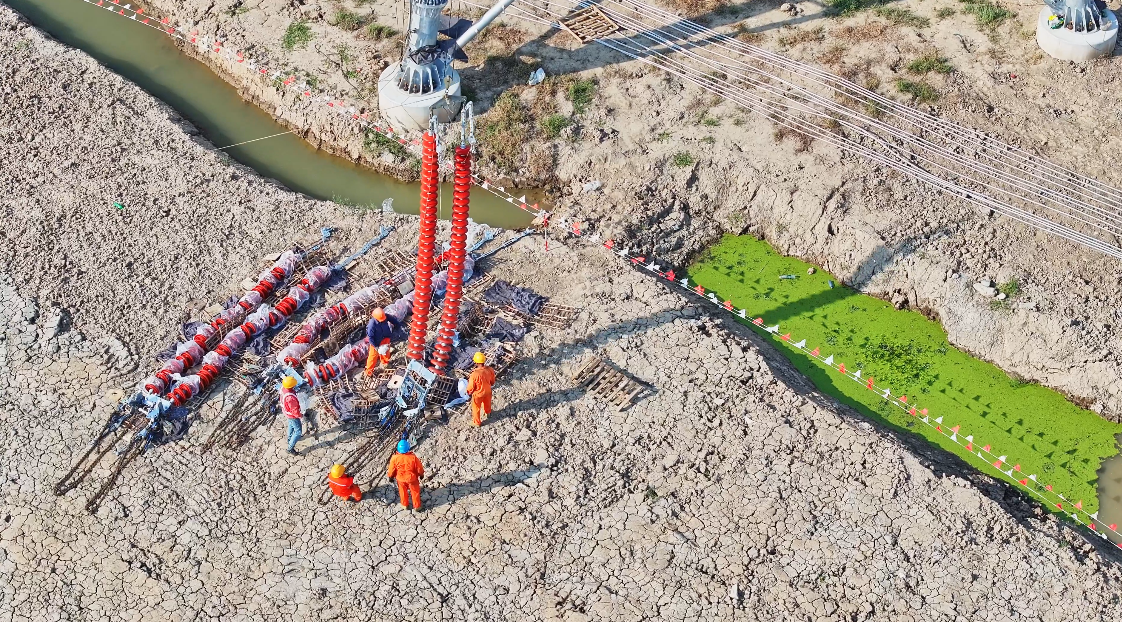

电力施工人员在开展组塔架线工作

　　此外，项目建设不仅要克服技术难题，还需应对高温天气、线路迁移、临建用地等复杂协调工作。项目建设过程中，作为属地协调单位，国网瑞安市供电公司高度重视项目建设推进工作，严格落实上级单位各项工作部署，积极克服温福高铁线位调整等因素对工期的影响，在属地镇街支持下全力攻坚并全线完成政策处理，有力保障工程顺利建设。

　　国网浙江建设公司、送变电公司、温州供电公司建设部则携手汀田街道办事处、汀田供电所启动“五方党组织联建”，组建临时党支部，充分发挥红色党建联盟优势，针对工程进度、项目质量等制定系列措施，确保项目按期投产。

　　精密组装

　　为GIS设备安装打造“无尘手术室”

　　如果说坚实的地基是变电站的“强壮体格”，那么先进的技术则为其构建了敏感的“神经网络”。

　　500千伏瑞安变电站地处沿海，变电站设备长期面临盐雾侵蚀、金属锈蚀和绝缘受潮等挑战。为此，项目团队创新引入GIS（气体绝缘金属封闭开关设备）技术，将断路器、隔离开关等高压元件全封闭于金属壳体内，充入绝缘性能卓越的六氟化硫气体，从根本上隔绝外界侵蚀。

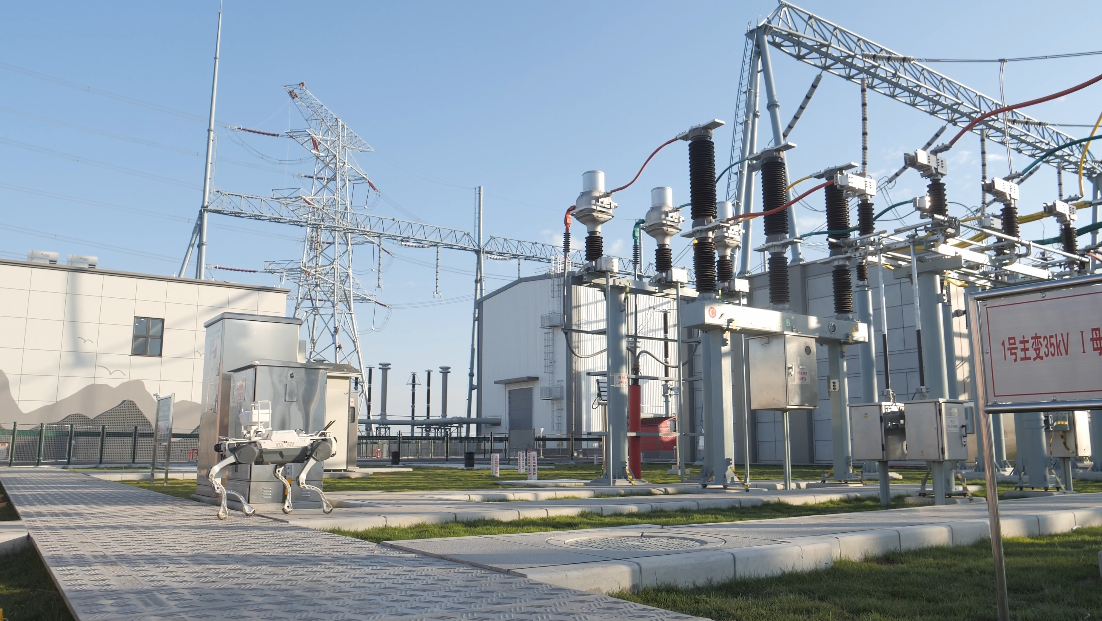

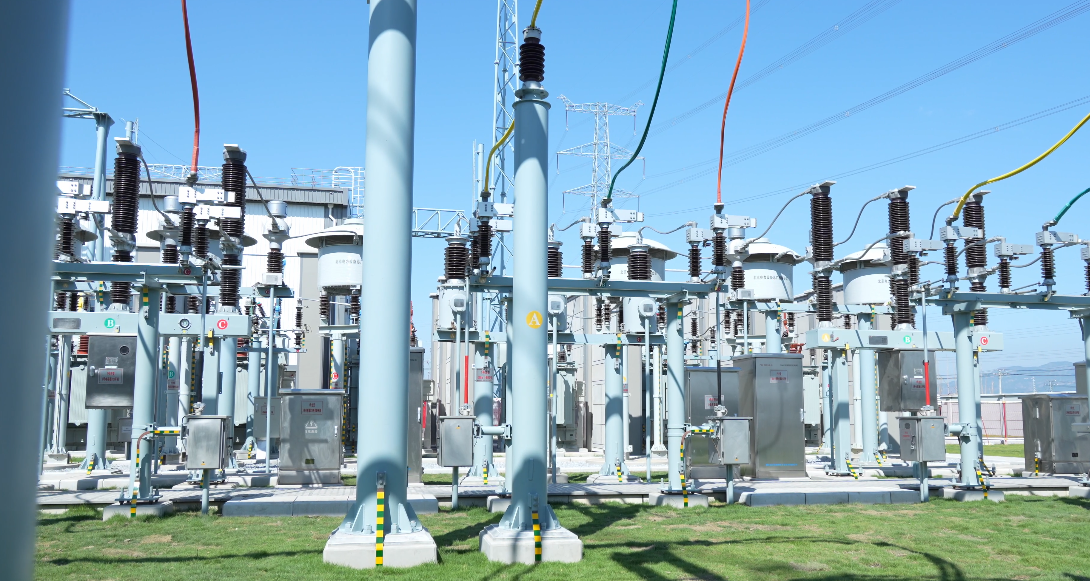

变电站一次设备

　　“GIS设备对安装环境的要求极为苛刻。”项目经理李兴木比喻道，“GIS安装就像给变电站做心脏手术，一粒灰尘都可能是隐患。”为此，团队打造了独特的“五级防尘法”：通过地面硬化降尘、防尘罩隔尘、智能传感控尘、除尘器除尘、防尘服挡尘等方式，构建起无尘化安装空间。风淋间、移动防尘棚、24小时运转的净化设备，共同守护着安装环境的纯净。

　　为确保万无一失，团队将安装过程分解为上百个质量控制点，严格执行“三查三检”：施工人员自检、质检员复检、监理终检。每当进行关键部件安装时，质检员就像侦探破案一样检查每一个细节。

　　资料柜中的16张技术质量记录表，详细记载着安装关键数据；每个部件的开箱、拼装、投运前状态均通过照片与视频存档；作业现场的监控装置直接接入省级平台，实现环境与过程的可视化监管。这套从施工准备、过程管控到质量追溯的体系，为GIS设备建立了全生命周期“健康档案”。

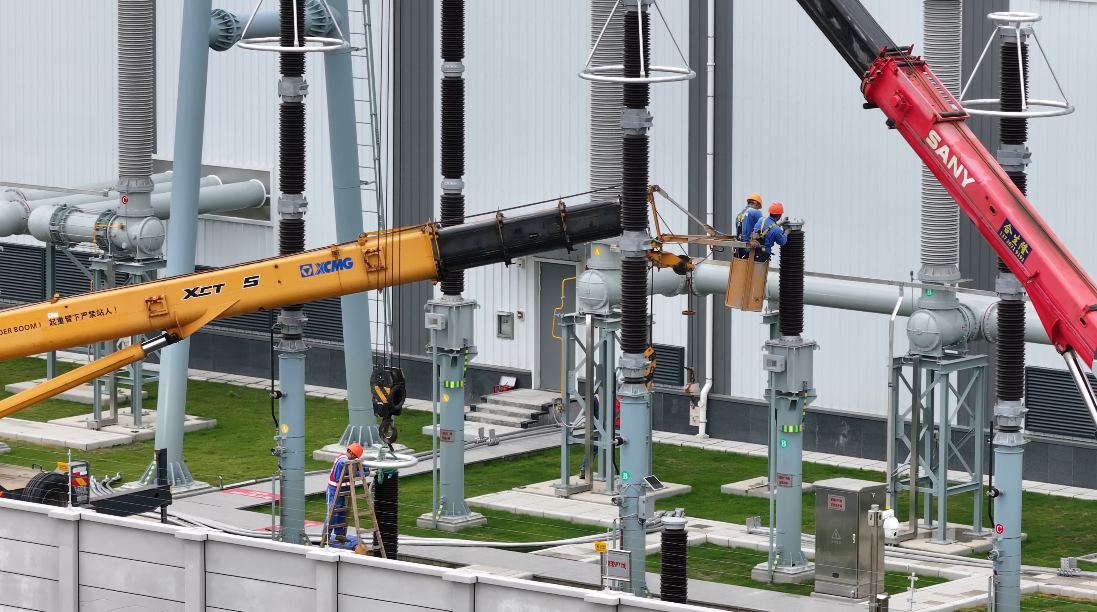

电力施工人员有序推进输变电工程建设

　　目前，500千伏瑞安变电站GIS设备已在高标准安装下投运，模块化、一体化的设计不仅大幅节约占地，更减少了后期维护需求，确保迎峰度夏期间电网的安全运行。

　　数字赋能

　　构建“透明”变电站的智慧大脑

　　这座变电站，还拥有一个看似不可思议的属性——“透明”。

　　它的背后，是深度融合的数字孪生技术。简单来说，就是在虚拟世界中，为实体变电站构建了一个数据同步、精准映射的“数字双胞胎”。每一台设备、每一个部件的档案信息、实时状态、乃至全生命周期的“履历”都能被全息感知。

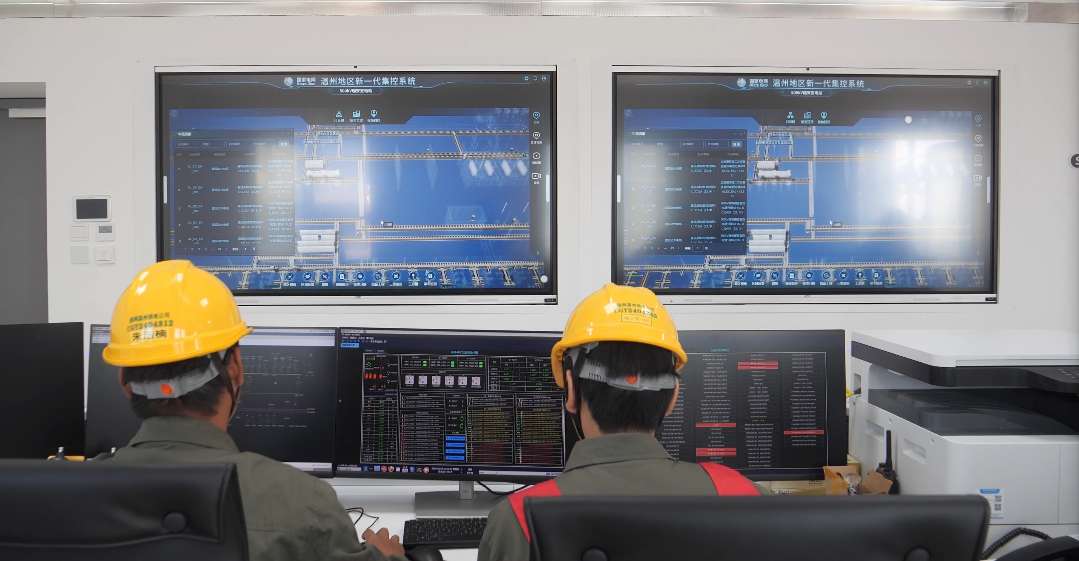

500千伏瑞安变电站主控室

　　记者在500千伏瑞安变电站主控室看到，运维技术人员在大屏上即可看到一个与实体站完全一致、纤毫毕现的“数字变电站”。站内设备实时状态、地下电缆沟的精确走向、现场作业的每一个步骤，均一目了然，实现了从物理实体到数字空间的精准映射与全景洞察。

　　“‘透明化’的核心在于‘数据一个源、业务一条线、电网一张图’。”500千伏瑞安变投产负责人贾圣贤介绍。目前，该站构建了“云边协同、数据驱动、智能决策”的架构体系，通过感知、网络、平台、应用四层协同设计，有效解决了以往数据融合深度不足、业务协同效率不高等痛点。

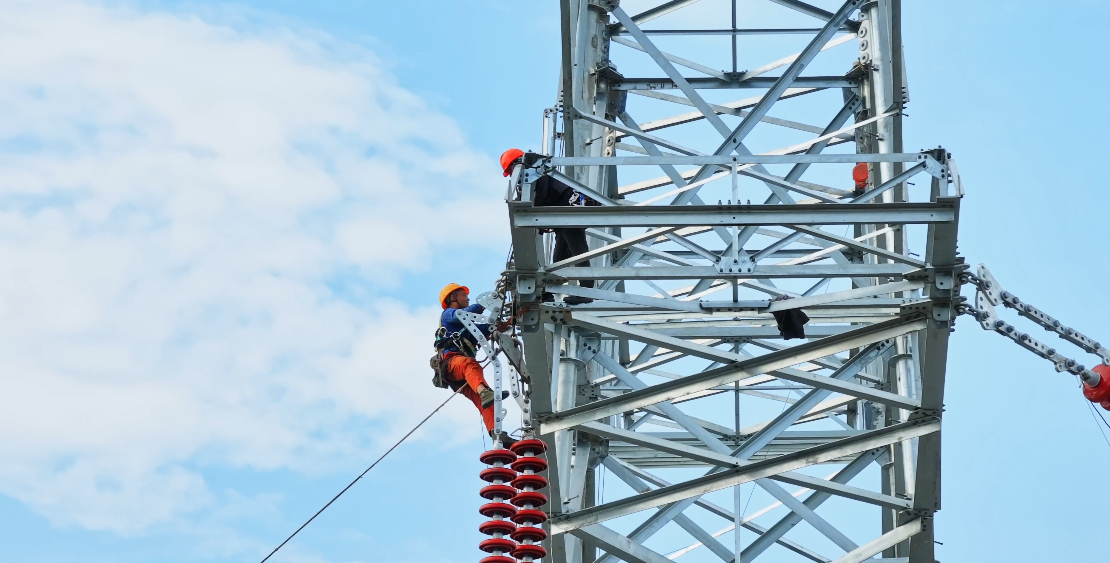

电力施工人员开展组塔架线作业

　　项目针对变电站内以往难以直观掌握的隐蔽工程，打造了“透明”电缆沟。通过数字全息孪生技术，建立了精细化的电缆沟三维模型，内部电缆的走向、规格、图纸等关键信息得以可视化。同时，构建的立体感知体系能实时监测电缆运行状态，并对异常情况进行精确定位，结合数据分析实现健康状态评估与处置辅助，让深埋地下的脉络变得清晰可控。

　　在作业安全方面，“两票”（操作票、工作票）状态实现了全程跟踪与智能管控。系统能依据一二次设备的实时状态，对倒闸操作步骤进行实时跟踪，自动判断并预警跳步、漏步等违规行为。对于工作票，系统能自动校验安全措施条件是否满足，并提示作业风险点与预控措施，将安全隐患消除在萌芽状态。
